단독 발진기(Free-Running Oscillator)와 PLL(Phase-Locked Loop) 기반 구조에서
위상 잡음이 어떻게 기원하고 쉐이핑(Shaping)되는지,
그 근본적인 한계와 최적화 전략을 공유합니다.
👉 백서(White Paper) 요약

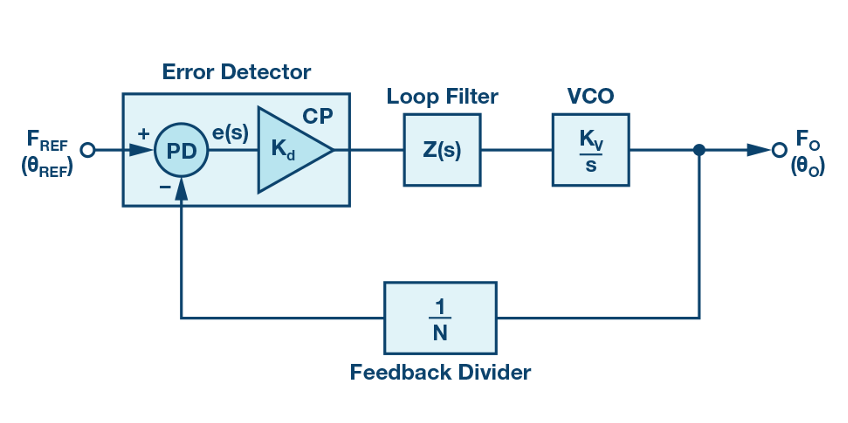

① 신호원 아키텍처와 Phase Noise의 구조적 기원
Phase Noise는 아키텍처 전반의 잡음 전달 구조에 의해 형성됩니다. 현대 RF Microwave 시스템은 대부분 PLL 기반 구조를 채택하고 있어, Phase Noise 특성은 기준 신호(reference), 루프 필터, VCO 등 각 구성 요소를 통과하며 결정됩니다.

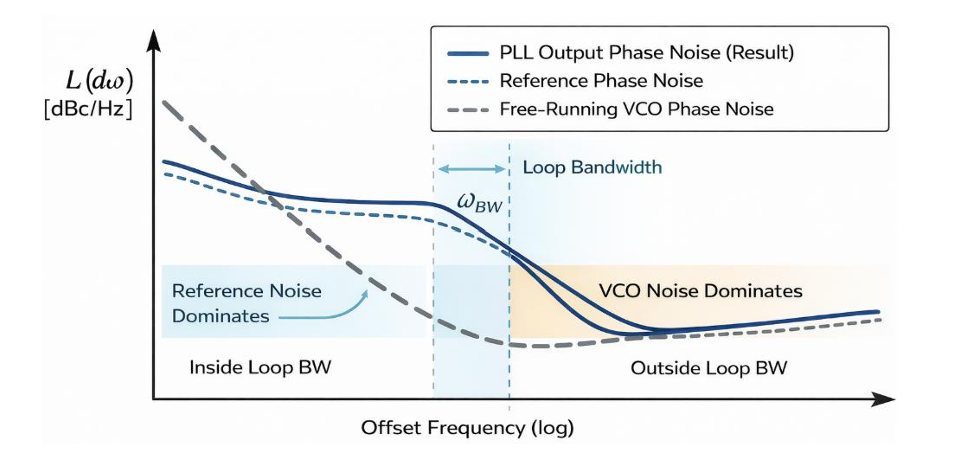

② PLL Noise Transfer Function과 Phase Noise Shaping
PLL 내부에서 각 잡음원이 출력단으로 전달될 때, 루프 필터 특성에 따라 저역통과(Low-pass) 또는 고역통과(High-pass) 형태의 전달 함수를 갖게 됩니다. 이 과정에서 각 구성 요소의 잡음이 주파수 오프셋에 따라 감쇄하거나 통과하는 Phase Noise Shaping 현상이 발생하게 되며, 이는 전체 시스템의 최종 위상 잡음 분포 형태를 결정하는 핵심 요소가 됩니다.

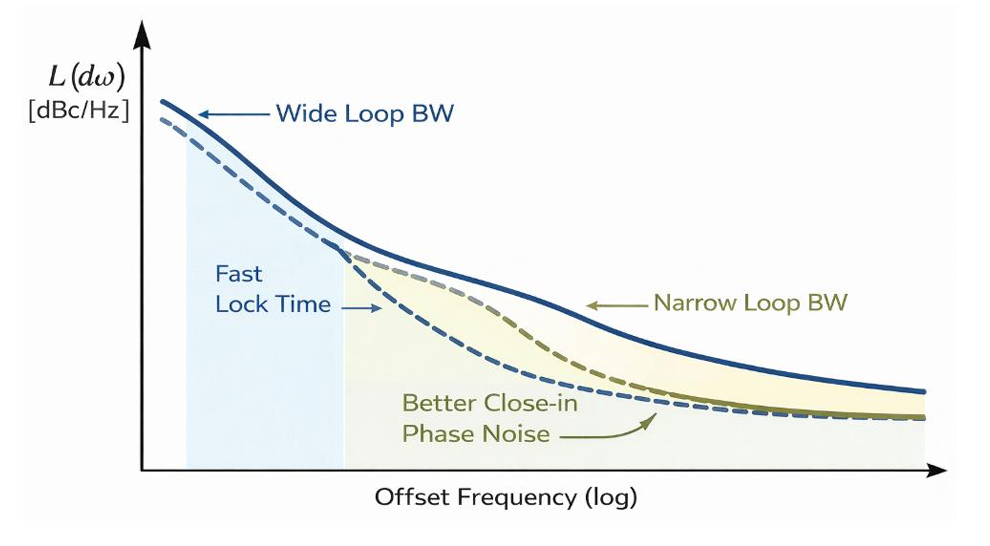

③ Loop Bandwidth 선택과 성능 Trade-off 및 Fractional-N PLL과 Spurs 문제
Loop Bandwidth 선택은 Reference Source와 VCO 잡음 간의 성능 Trade-off를 결정하며, Fractional-N PLL 구조에서는 분주 과정으로 인해 고유의 Spurs 문제가 발생합니다. 이산적으로 나타나는 Spurs는 인접 채널 간섭 및 레이더의 고스트 타겟(false target)을 유발하므로, Phase Noise 평가 시 반드시 Random Noise와 구분하여 분석해야 합니다.
Phase Noise는 PLL 아키텍처와 루프 필터 전달 함수에 의해 형성되며, 주파수 오프셋별로 잡음이 변화하는 Phase Noise Shaping이 발생합니다. Loop Bandwidth 선택은 잡음원 간 Trade-off를 결정하며, 인접 채널 간섭을 유발하는 이산적인 Spurs는 반드시 Random Noise와 구분하여 분석해야 합니다.
