안녕하세요, 웨이브인센스입니다.
어느덧 10월의 마지막 주입니다.
이번 달에는 오실로스코프 대역폭의 물리적 한계와
전원 장치 정밀 프로빙 기법부터,
시스템 성능을 좌우하는 위상 잡음(Phase Noise) 응용 및
공진기 Q-Factor(품질계수) 해석까지
하드웨어·RF 실무에 필수적인 가이드를 전해드렸습니다.
관련하여 최신 콘텐츠의 핵심 내용을 간략히 정리해 드립니다.
Phase Noise는 단순한 스펙트럼 품질 지표를 넘어
RF 통신, 레이더, 고속 ADC, SerDes 시스템 전반의 성능 한계를
직접 규정하는 근본 요인으로 작용합니다.

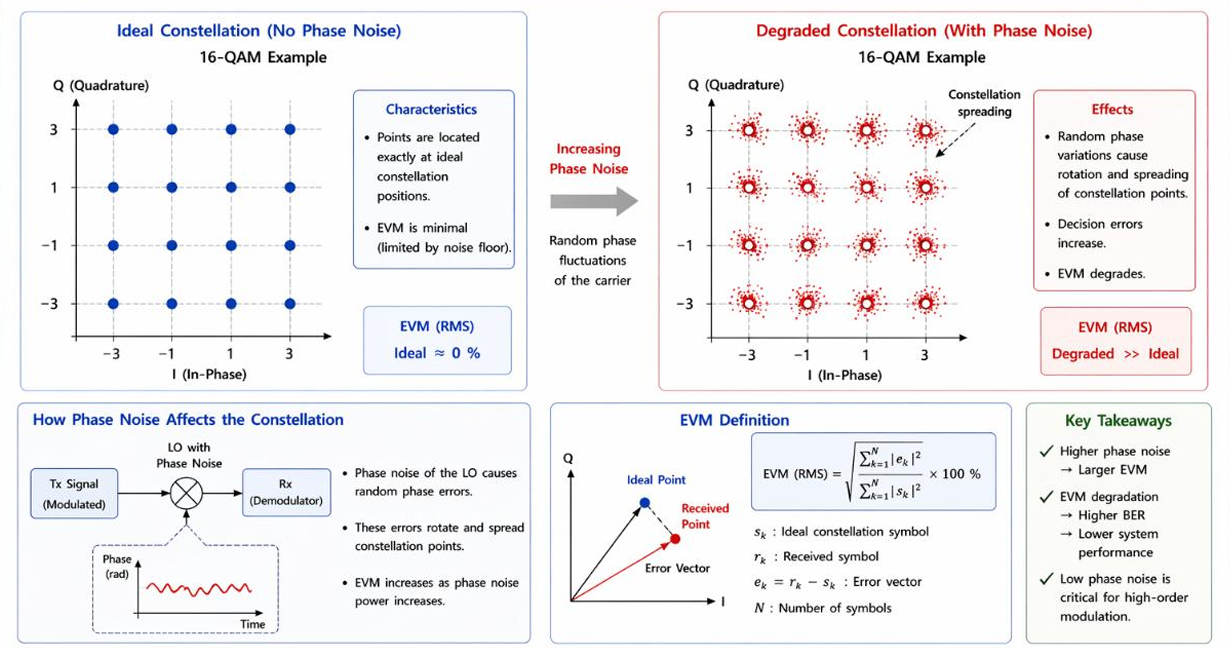

무선 통신에서는 성상점 분산과 EVM(Error Vector Magnitude) 열화를 유발하며,
레이더에서는 캐리어 근접 잡음 상승으로 미세 타깃을 마스킹하고
거리·속도 분해능을 제한합니다.
고속 ADC에서는 클록 지터로 변환되어
주파수 증가에 따른 SNR 급격한 저하를 일으키고,
고속 디지털 링크에서는 아이 개구 축소(Eye Closure)와
비트 에러율(BER) 증가를 초래하므로
오프셋 대역별 정밀한 분석이 필수적입니다.
오실로스코프 대역폭(Bandwidth)
• 대역폭의 정의: - 3 dB 지점 = 전압 진폭 29.3% 감쇄 지점

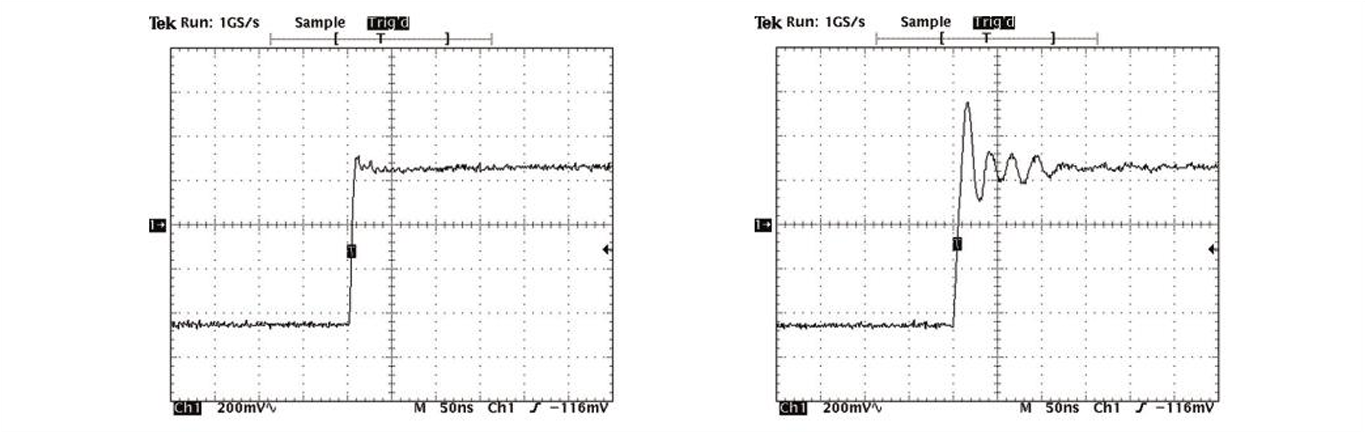

• 사각파 고조파 합성: 클록 주파수가 아닌 에지 상승 시간(t_rise) 기준 장비 선정
• 시스템 상승 시간: 측정 대상 신호 대비 1/3~1/5 이하 확보 필수
• Q-Factor의 정의: 저장 에너지와 손실 에너지 비율(3 dB 대역폭 분의 공진 주파수)
• 손실 분리: 공진기 고유 성능(Q_0)과
외부 결합 손실(Q_e), 실측치(Q_L) 구분
• 측정 솔루션: Q-Factor를 이용한 측정 장비 및 지그 안내
10월 28일 (수) 오후 3시
“RF엔지니어를 위한 네트워크 분석기(VNA) 측정 기초” 온라인 세미나에서
RF 측정 관련 용어 및 네트워크 분석기
측정의 목적과 결과 해석 방법 등,
실무에 활용 가능한 정보를 확인해보세요.
정밀한 측정, 완벽한 솔루션: 당신을 위한 측정파트너
