[웨이브인센스] 리니어 DC 전원 공급 장치 정밀 사양 분석 및 엔지니어링 가이드

제어 루프 아키텍처 해석부터 Remote Sense와 PARD 특성까지, 측정 불확도를 낮추는 검증의 핵심

2026. 7. 23.

아이 다이어그램(Eye Diagram)을 통한 신호 무결성 분석 솔루션: MSO8000 활용 가이드 💫

웹으로 보기

✍🏻 오늘의 어플리케이션 노트

안녕하세요, 웨이브인센스입니다.

DC 전원 공급 장치는

정밀 계측 시스템의 신뢰성을 결정짓는

핵심 엔지니어링 요소입니다.

이번 뉴스레터에서는

리니어 전원 공급 장치의 내부 아키텍처부터

제조사 사양서 해석, 측정 오차를 극복하는

Remote Sense 기술 및 PARD 특성 분석에 대한 내용을

요약하여 전해드립니다.

👉 이번 어플리케이션 노트 Point 👈

① 리니어 전원 공급 장치 아키텍처와 제어 루프

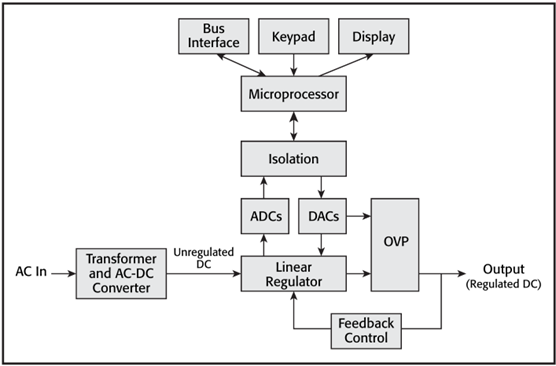

그림1. 프로그래밍이 가능한 리니어 전원 공급 장치의 간략화된 블럭 다이어그램

설정된 디지털 값은 DAC를 거쳐 아날로그 기준 전압으로 변환되어

리니어 레귤레이터의 출력 레벨을 결정합니다.

동시에 출력단의 ADC가 실제 전압과 전류를 모니터링하여

피드백 제어 루프를 완성하고 디스플레이에 리드백 수치를 제공합니다.

동작 모드는 부하 저항과 설정값 관계에 따라 CV 모드와 CC 모드로 결정되며

제어 루프의 정밀도가 출력 정확도를 좌우합니다.

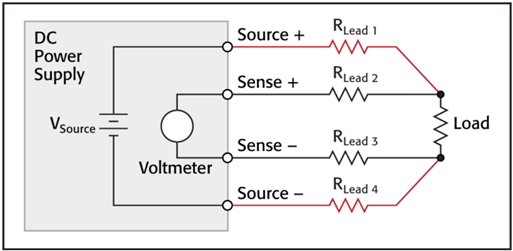

② Remote Sense(4-wire) 기술을 활용한 전압 강하 보상

전원 공급 장치와 DUT 사이 케이블 저항으로 발생하는

전압 강하와 측정 오차를 극복하기 위해 Remote Sense 방식을 사용합니다.

전류를 공급하는 소스 리드와 전압을 감지하는 센스 리드를 분리하여

하이 임피던스 볼트미터 회로에 연결합니다.

센스 리드로 측정된 DUT 단자 실제 전압을 피드백 받아

케이블에서 손실된 전압만큼 출력을 실시간 보상합니다.

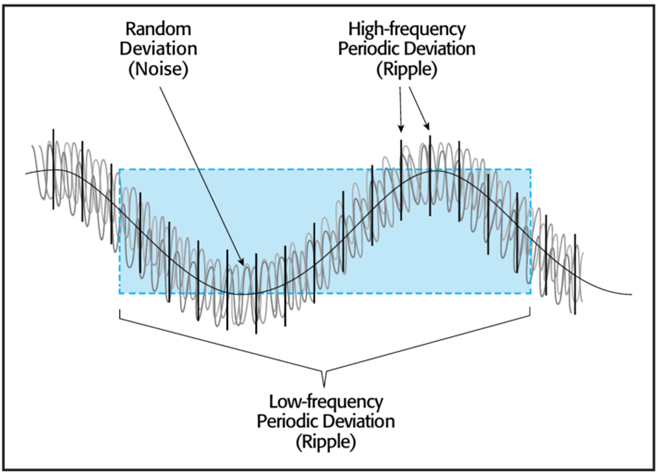

③ PARD(Ripple and Noise) 및 과도 응답(Transient Response) 특성

DC 출력의 PARD는 주기적 성분인 리플과 무작위 성분인 노이즈의 복합체로

스퓨리어스 응답 및 기저선 상승으로 나타납니다.

PARD 사양은 측정 대역폭에 의존하므로

전원 시스템 설계 시 필터링 대역폭을 함께 고려해야 합니다.

과도 응답은 부하 단계 변화 후 전압이 목표치 내로 안정화되는 시간을 규정하며

자동화 테스트 처리 속도에 직결됩니다.

📒 어플리케이션 노트 다운로드

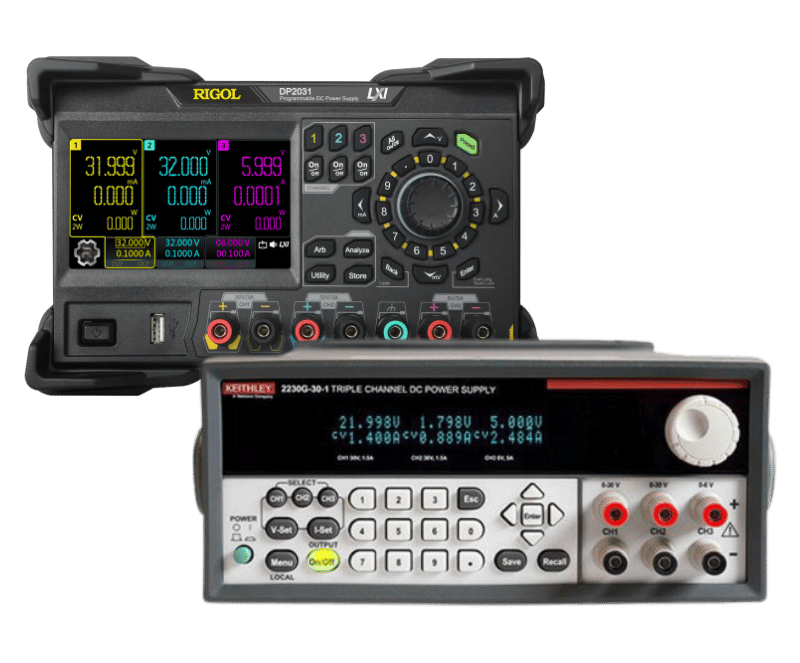

⚡️웨이브인센스 DC 전원 공급장치 라인업 확인하기

극저노이즈(PARD) 특성과

Remote Sense 전압 보상 기술을

실무 현장에 구현한

DC 전원 공급 장치 라인업을 소개합니다.

연구 개발(R&D)부터

양산 자동화 검사 환경까지,

웨이브인센스의 솔루션으로

측정의 신뢰성을 완성해 보세요.

👉 페이지 바로가기
