MXO 오실로스코프는 ASIC을 통해 FFT 연산을 하드웨어에서 직접 처리함으로써 초당 50,000회 이상의 업데이트 속도를 구현하여 실시간으로 변화하는 스펙트럼 정보를 즉각 포착합니다.

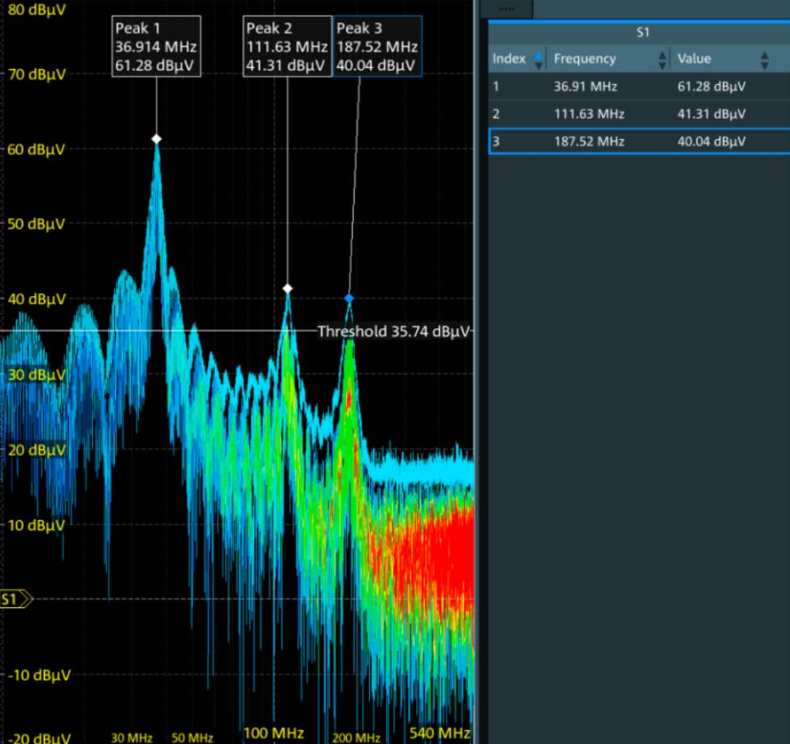

또한 색상 보정 표시(Color-coded display) 기능과 자동 피크 탐지 기능을 통해 직관적이고 정밀한 주파수 분석을 수행합니다.

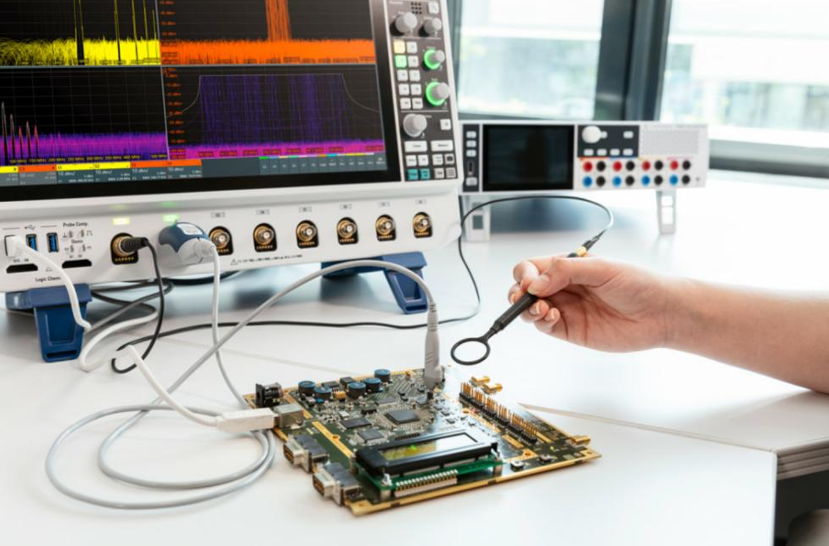

② 근접 전계 프로브(Near-Field Probe)를 이용한 방사원 정밀 추적
EMI 디버깅은 대상 기기(DUT) 내에서 과잉 노이즈 에너지가 생성되고 방사되는 물리적 소스를 특정하는 것에서 시작하며, 근접 전계 프로브는 보드 내부에서 외부로 방사될 확률이 높은 구체적인 에너지원을 추적하는 데 최적화되어 있습니다.
30 MHz~3 GHz 대역을 지원하는 니어 필드 프로브와 H-필드 프로브 기법을 사용하여 에너지가 극대화되는 지점을 찾고 노이즈 발생 구역을 정밀하게 좁혀 나갑니다.

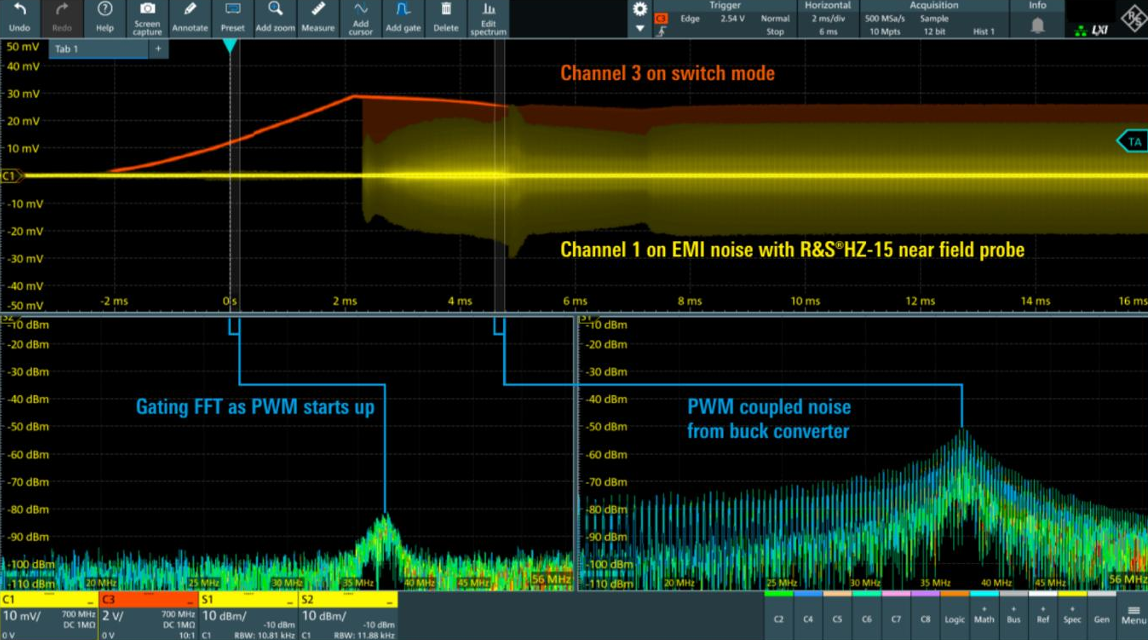

③ Gated FFT 기반의 시간-주파수 도메인 상관관계 분석
Gated FFT 기능은 사용자가 정의한 시간 도메인(Time domain)상의 특정 구간(Gate)에 대해 주파수 도메인 분석을 수행하여 노이즈 성분을 판별하고 격리(Isolation) 분석할 수 있게 합니다. 이를 통해 특정 전기적 이벤트와 주파수 도메인의 스퍼리어스 사이의 인과관계를 입증할 수 있으며, 복합적인 신호 경로를 가진 시스템 디버깅 시간을 단축시킵니다.
