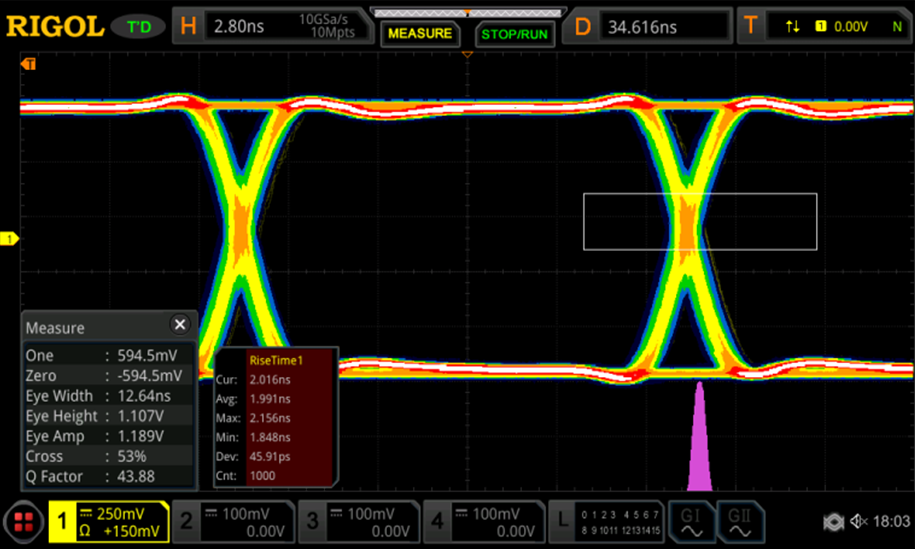

아이 다이어그램은 수만 개의 비트 시퀀스를 중첩하여 전체적인 신호 품질 상태를 직관적으로 시각화하고 검증할 수 있는 표준 방법입니다.
RIGOL 오실로스코프는 실시간 중첩 성능을 통해 간헐적인 신호 이상까지 정확하게 포착합니다.
🔍 주요 측정 지표 - 눈 높이(Eye Height)와 노이즈 마진 : 눈의 수직 열림 정도를 통해 전압 차이에 따른 노이즈 저항력을 파악합니다. - 눈 너비(Eye Width)와 지터 : 눈의 가로 너비를 통해 타이밍 지터 발생 여부와 데이터 샘플링 오류 확률을 확인합니다. - 상승/하강 엣지(Rise/Fall Edge)와 대역폭 : 신호 전이 기울기를 통해 시스템 대역폭 제한으로 인한 신호 왜곡 문제를 진단합니다.

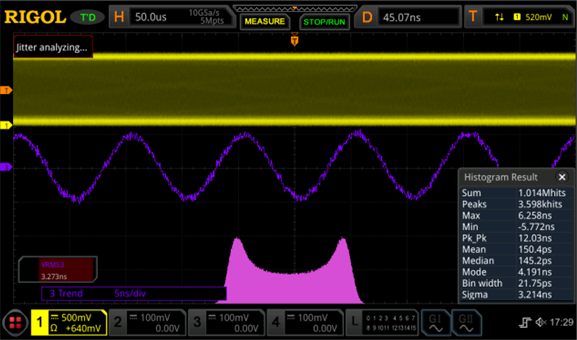

지터는 수천 번 이상의 클럭 천이 과정에서 발생하는 미세한 시간 변화를 의미하며, 신호의 시간적 정밀도를 수치화하여 분석하는 필수 지표입니다.

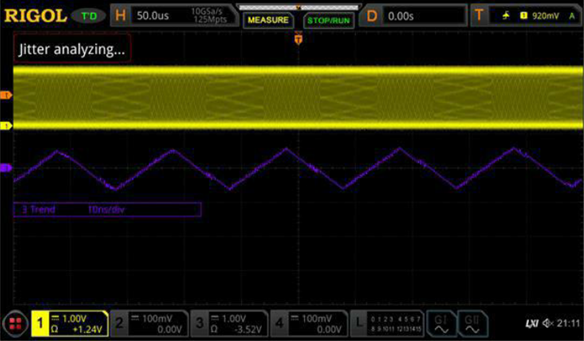

🔍 주요 측정 지표 - TIE(Time Interval Error) : 이상적인 기준 클럭 엣지와 실제 포착된 클럭 엣지 사이의 시간 차이로, 지터 분석의 가장 기초가 되는 개념입니다. - 통계적 분석 : RIGOL 오실로스코프의 깊은 메모리를 활용하여 TIE 추세 그래프와 히스토그램을 생성하고, 이를 통해 지터의 주기적 패턴과 근본 원인(Root Cause)을 도출합니다.
